首页进口晶振 Euroquartz晶振Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振

Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振

产品型号：11329281
频率：12~60MHZ

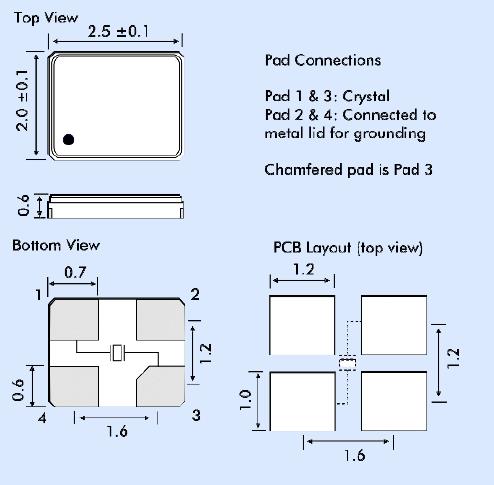

尺寸：2.5*2.0mm
产品介绍：Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领...

Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
Euroquartz Limited是一家独立的，以英国为基地的全球电子制造行业石英晶体，振荡器，滤波器和频率相关产品的制造商和供应商。
我们在短交货时间内根据您的确切要求设计和制造全面的频率相关组件和定制构建组件。
Euroquartz的历史包含60年。Euroquartz Limited成立于1982年，1987年收购了二战期间形成的英国石英晶体制造商Brookes Crystals。Brookes Crystals的收购使Euroquartz成为英国重要的频率控制产品制造商。1989年，该公司进入了其目前建造的制造和行政大楼。2000年，Euroquartz与韦伯斯特电子和频率产品有限公司合并业务，这些公司在联合和互补的频率控制产品领域运营。这次合并汇集了丰富的经验和优势，将集团定位为全球市场的领先供应商。另一个新的合资企业是Euroquartz滤波器的组建，专门设计和制造定制电子滤波器。Euroquartz过滤器使电子过滤器的专业市场市场得以集中。2004年，Euroquartz过滤器的工程和生产从南安普敦转移到了主要的Crewkerne生产工厂。
Euroquartz晶振集团总部位于德国Axtal,主要致力于频率控制产品和压电传感器的设计,开发,生产和测试,包括晶体谐振器,石英晶体振荡器和包含石英和石英晶体谐振器,有源晶振等产品.Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振.

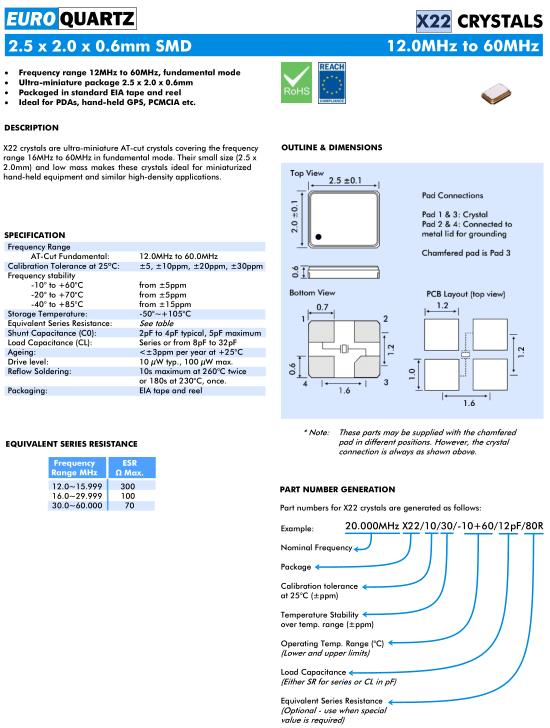

Frequency Range
AT-Cut Fundamental:		12.0MHz to 60.0MHz
Calibration Tolerance at 25ºC:		±5, ±10ppm, ±20ppm, ±30ppm
Frequency stability
	-10° to +60°C	from ±5ppm
	-20° to +70°C	from ±5ppm
	-40° to +85°C	from ±15ppm
Storage Temperature:		-50°~+105°C
Equivalent Series Resistance:		See table
Shunt Capacitance (C0):		2pF to 4pF typical, 5pF maximum
Load Capacitance (CL):		Series or from 8pF to 32pF
Ageing:		<±3ppm per year at +25°C
Drive level:		10 µW typ., 100 µW max.
Reflow Soldering:		10s maximum at 260°C twice
		or 180s at 230°C, once.
Packaging:		EIA tape and reel

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JISC 60068-2-20/IEC60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容）。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。Euroquartz晶振,X22晶振,20.000MHz-X22/10/30/-10+60/12pF/80R晶振.
