首页进口晶振 FOX晶振FOX晶振,fx532AG_CG晶振,高性能晶振

FOX晶振,fx532AG_CG晶振,高性能晶振

产品型号：23733100
频率：10~67MHZ
尺寸：5.0*3.2mm
产品介绍：FOX晶振,fx532AG_CG晶振,高性能晶振?？怂沟缱映闪⒂?979年，是一家小型的家族企业，提供石英晶体和振荡器。自那时起，该公司已发展成为美国电子市场上高精度，高...

FOX晶振,fx532AG_CG晶振,高性能晶振
福克斯电子成立于1979年，是一家小型的家族企业，提供石英晶体和振荡器。自那时起，该公司已发展成为美国电子市场上高精度，高可靠性频率控制产品的领先供应商，全球拥有10,000多家客户。
研发部门是过去32年来公司持续增长的重要推动力。?？怂构こ淌σ丫⒊鍪僦植罚搴驼竦雌鞯男阅?，精度和可靠性设定了新的标准，并且为了缩短交付周期以满足不断增长的业务需求。
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.FOX晶振,fx532AG_CG晶振,高性能晶振.

FOX晶振规格	单位	fx532AG_CG晶振频率范围		石英晶振基本条件
标准频率	f_nom	10~67MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	0.1mW Max.
频率公差	f_— l	±50 × 10^-6 (标准)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.ftklrm.cn
频率温度特征	f_tem	/	超出标准的规格请联系我们.
负载电容	CL	7pF,8pF ～ ∞	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

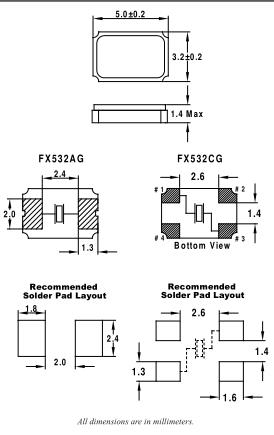

FOX晶振PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。FOX晶振,fx532AG_CG晶振,高性能晶振.
