首页进口晶振 QuartzCom晶振XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振

产品型号：78352421
频率：100MHz
尺寸：3.2x2.5mm
产品介绍：XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖动晶振，瑞士进口晶振，QuartzCom石英通晶振，型号：XO32P系列晶振，编码为：XO32P-H33-NN1u...

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖动晶振，瑞士进口晶振，QuartzCom石英通晶振，型号：XO32P系列晶振，编码为：XO32P-H33-NN1u25-100.000MHz，频率为：100.000MHz，小体积晶振尺寸：3.2x2.5mm封装微型尺寸，四脚贴片晶振，石英晶体振荡器，低抖动CMOS晶体振荡器，有源晶体，石英晶振，SMD晶振，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，高可靠性，高精度，高性能，高品质，高质量，耐热及耐环境特点。有源晶振，应用于：通讯设备，无线网络，蓝牙?？?，物联网，导航仪，汽车电子，医疗设备，安防设备，智能家居，数码电子等。

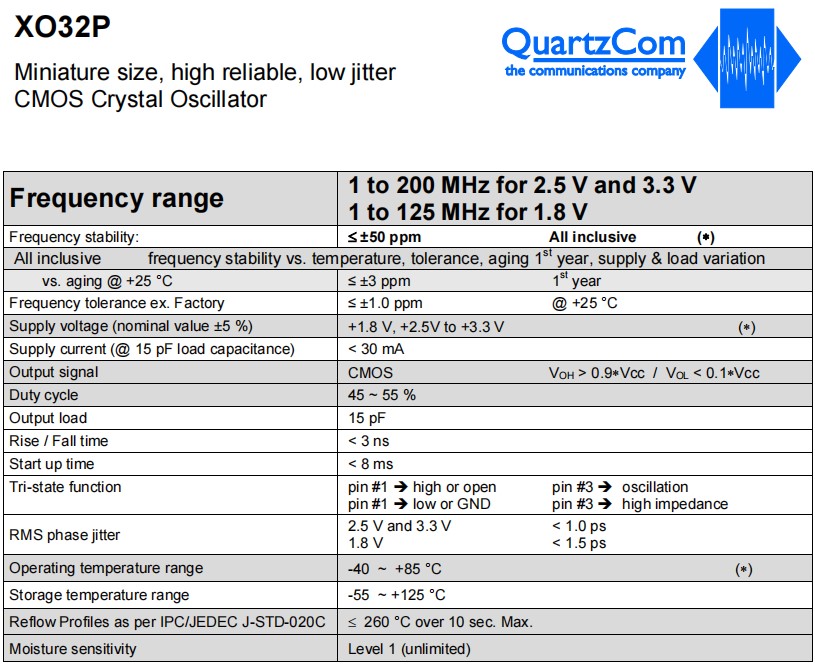

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖动晶振,参数表

Frequency range

100.000MHz

Frequency stability:

≤ ±50 ppm All inclusive (*)

All inclusive frequency stability vs. temperature, tolerance, aging 1st year, supply & load variation

vs. aging @ +25 °C

≤ ±3 ppm

1st year

Frequency tolerance ex. Factory

≤ ±1.0 ppm @ +25 °C

Supply voltage (nominal value ±5 %)

+1.8V, +2.5V to +3.3V (*)

Supply current (@ 15 pF load capacitance)

< 30 mA

Output signal

CMOS VOH > 0.9*Vcc / VOL < 0.1*Vcc

Duty cycle

45 ~ 55 %

Output load

15 pF

Rise / Fall time

< 3 ns

Start up time

< 8 ms

Tri-state function

pin #1 high or open
pin #1 low or GND

pin #3 oscillation
pin #3 high impedance

RMS phase jitter

2.5 V and 3.3V < 1.0 ps
1.8 V < 1.5 ps

Operating temperature range

-40 ~ +85 °C (*)

Storage temperature range

-55 ~+125 °C

Reflow Profiles as per IPC/JEDEC J-STD-020C

≤ 260 °C over 10 sec. Max.

Moisture sensitivity

Level 1 (unlimited)

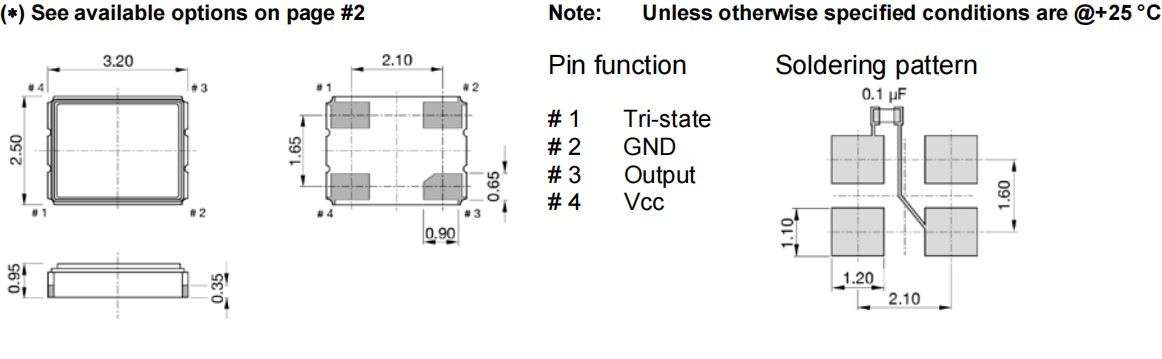

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖动晶振,尺寸图

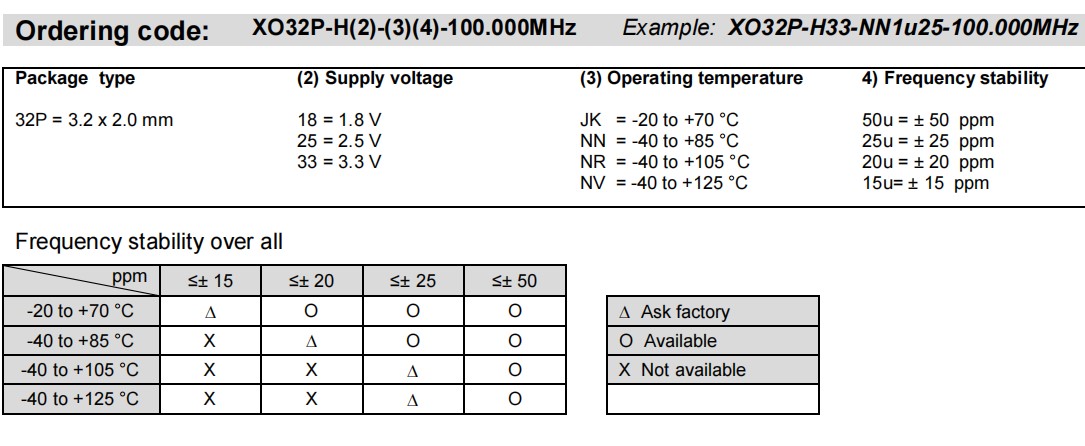

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖动晶振
有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部石英晶体振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压
