更多>>石英晶体振荡器的分类与工作原理
来源：http://www.ftklrm.cn 作者：kangbidz 2012年04月30

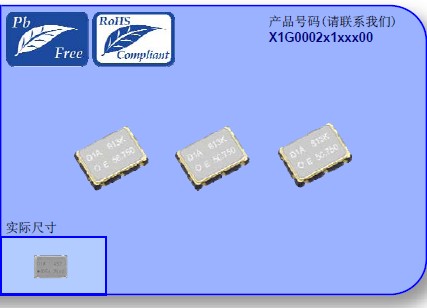

石英振荡器分非温度补偿式晶体振荡器、温度补偿晶体振荡器（TCXO）、
电压控制晶体振荡器（VCXO）、恒温控制式晶体振荡器（OCXO）
和数字化/μp补偿式晶体振荡器（DCXO/MCXO）等几种类型
其中，无温度补偿式晶体振荡器是最简单的一种，
" 在日本工业标准(JIS)中，称其为标准封装晶体振荡器（SPXO）。
现以SPXO为例，简要介绍一下石英晶体振荡器的结构与工作原理。 "
石英晶体，有天然的也有人造的，是一种重要的压电晶体材料。
石英晶体本身并非振荡器，它只有借示意图
助于有源激励和无源电抗网络方可产生振荡。
SPXO主要是由品质因数（Q）很高的晶体谐振器（即晶体振子）与反馈式振荡电路组成的。
石英晶振振子是振荡器中的重要元件，
晶体的频率（基频或n次谐波频率）及其温度特性在很大程度上取决于其切割取向
(a)石英晶体振于的结构
（b）金属壳封装示图（c）等效电路
与金属板之间的静电电容；L、C为压电谐振的等效参量；
R为振动磨擦损耗的等效电阻。石英晶体谐振器存在一个串联谐振频率fos（1/2π），
同时也存在一个并联谐振频率fop（1/2π)。
由于Co-C，fop与fos之间之差值很小，
并且R?ωOL，R，1/ωOC，所以谐振电路的品质因数Q非常高（可达数百万）
，从而使石英晶体谐振器组成的振荡器频率稳定度十分高，可达10－12/日。
石英晶体振荡器的振荡频率既可近似工作于fos处，也可工作在fop附近，
因此石英振荡器可分串联型和并联型两种。
用石英晶体谐振器及其等效电路，取代LC振荡器中构成谐振回路的电感（L）和电容（C）元件。
作者—康比电子
电压控制晶体振荡器（VCXO）、恒温控制式晶体振荡器（OCXO）
和数字化/μp补偿式晶体振荡器（DCXO/MCXO）等几种类型
其中，无温度补偿式晶体振荡器是最简单的一种，
" 在日本工业标准(JIS)中，称其为标准封装晶体振荡器（SPXO）。
现以SPXO为例，简要介绍一下石英晶体振荡器的结构与工作原理。 "
石英晶体，有天然的也有人造的，是一种重要的压电晶体材料。
石英晶体本身并非振荡器，它只有借示意图 助于有源激励和无源电抗网络方可产生振荡。
SPXO主要是由品质因数（Q）很高的晶体谐振器（即晶体振子）与反馈式振荡电路组成的。
石英晶振振子是振荡器中的重要元件，
晶体的频率（基频或n次谐波频率）及其温度特性在很大程度上取决于其切割取向
(a)石英晶体振于的结构
（b）金属壳封装示图（c）等效电路
与金属板之间的静电电容；L、C为压电谐振的等效参量；
R为振动磨擦损耗的等效电阻。石英晶体谐振器存在一个串联谐振频率fos（1/2π），
同时也存在一个并联谐振频率fop（1/2π)。
由于Co-C，fop与fos之间之差值很小， 并且R?ωOL，R，1/ωOC，所以谐振电路的品质因数Q非常高（可达数百万）
，从而使石英晶体谐振器组成的振荡器频率稳定度十分高，可达10－12/日。
石英晶体振荡器的振荡频率既可近似工作于fos处，也可工作在fop附近，
因此石英振荡器可分串联型和并联型两种。
用石英晶体谐振器及其等效电路，取代LC振荡器中构成谐振回路的电感（L）和电容（C）元件。
作者—康比电子
