更多>>石英晶体振荡器的专业词解释
来源：http://www.ftklrm.cn 作者：kangbily 2015年07月23
1、 石英晶体振荡器频率对温度稳定性( Frequency-Temperature Stability )石英频率因温度变化而改变, 这是因起于石英材料在各个坐标轴向的热膨胀系数不同, 当温度变化时, 各轴向晶格距产生些许变化. 当引用不同的切割角度时, 不同振荡模态的之变化也会不同.
石英频率组件频率对温度稳定性的特性, 亦如同公称频率误差一样, 是以ppm或是以% 为计量单位. 组件的频率温度特性曲线与石英的切割角度, 振荡模态, 表面处理及外型尺寸都有很大的关系. 除此之外, 振荡线路上的负载电容(CL), 驱动功率(drive level)的特性, 也会影响到振荡线路输出频率对温度变化的稳定性.
2、 石英晶体振荡器公称频率及容许误差( Nominal Frequency and Tolerance ) 在正确的振荡线路匹配下, 从振荡线路输出的频率, 称之为“公称频率( nominal frequency )”. 频率单位一般是以兆赫( megahertz, MHz) 或 仟赫(Kilohertz, KHz)表示.
实际的批量生产及振荡线路应用上, 产品在室温环境(25oC)中都会有一些相对于中心频率的频率散布误差. 这类型的频率容许误差的最大散布值,一般是以ppm ( parts per million )或% ( percent ) 来表示.

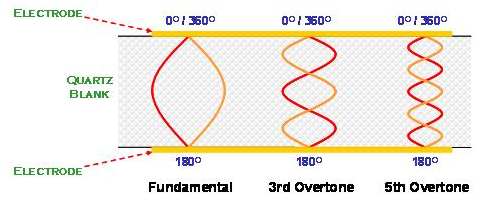

.png)
3、 石英晶体振荡器驱动功率( Drive Level )石英晶体的驱动功率是指石英晶体共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振荡线路的设计上必须提供适当的功率让石英晶体共振子开始起振并维持振荡. 石英晶体的振荡是属于物理上的高频机械振动, 振荡时的电气阻抗值约在10~100奥姆以下( 依频率范围及尺寸大小有差异). 对于绝大部份的应用面而言, 振荡线路提供 10 ~ 100 微瓦( microwatt)的最大功率(视石英共振子的尺寸及频率而定)给石英共振子已足够了.
.png)
4、 负性阻抗(Negative Resistance , - R )负性阻抗是指从石英晶振的二个端子往振荡线路看过去, 所遭遇到振荡线路在振荡频率时的阻抗特性值. 振荡线路上必需提供足够的放大增益值来补偿石英晶体共振子在共振时的机械能损失. 负性阻抗并不是石英振荡子的产品参数, 却是振荡线路的一项重要特性参数. 从共振子的角度而言, 就是在振荡线路的”负性阻抗”.
石英频率组件频率对温度稳定性的特性, 亦如同公称频率误差一样, 是以ppm或是以% 为计量单位. 组件的频率温度特性曲线与石英的切割角度, 振荡模态, 表面处理及外型尺寸都有很大的关系. 除此之外, 振荡线路上的负载电容(CL), 驱动功率(drive level)的特性, 也会影响到振荡线路输出频率对温度变化的稳定性.
2、 石英晶体振荡器公称频率及容许误差( Nominal Frequency and Tolerance ) 在正确的振荡线路匹配下, 从振荡线路输出的频率, 称之为“公称频率( nominal frequency )”. 频率单位一般是以兆赫( megahertz, MHz) 或 仟赫(Kilohertz, KHz)表示.
实际的批量生产及振荡线路应用上, 产品在室温环境(25oC)中都会有一些相对于中心频率的频率散布误差. 这类型的频率容许误差的最大散布值,一般是以ppm ( parts per million )或% ( percent ) 来表示.
3、 石英晶体振荡器驱动功率( Drive Level )石英晶体的驱动功率是指石英晶体共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振荡线路的设计上必须提供适当的功率让石英晶体共振子开始起振并维持振荡. 石英晶体的振荡是属于物理上的高频机械振动, 振荡时的电气阻抗值约在10~100奥姆以下( 依频率范围及尺寸大小有差异). 对于绝大部份的应用面而言, 振荡线路提供 10 ~ 100 微瓦( microwatt)的最大功率(视石英共振子的尺寸及频率而定)给石英共振子已足够了.
4、 负性阻抗(Negative Resistance , - R )负性阻抗是指从石英晶振的二个端子往振荡线路看过去, 所遭遇到振荡线路在振荡频率时的阻抗特性值. 振荡线路上必需提供足够的放大增益值来补偿石英晶体共振子在共振时的机械能损失. 负性阻抗并不是石英振荡子的产品参数, 却是振荡线路的一项重要特性参数. 从共振子的角度而言, 就是在振荡线路的”负性阻抗”.
