- 产品型号：19966619
- 频率：212.5MHz
- 尺寸：7.0x5.0mm
- 产品介绍：LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，美国进口晶振，IDT艾迪悌晶振XUP系列，编码为：XUP535212.500JS6I，...
-

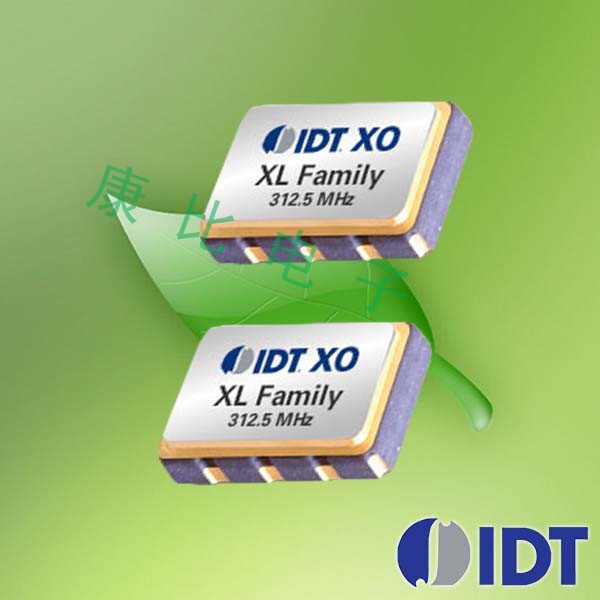

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振
.jpg)
.jpg)
LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，美国进口晶振，IDT艾迪悌晶振XUP系列，编码为：XUP535212.500JS6I，频率为：212.5MHz，小体积尺寸5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器。XUP是一种超精密LVPECL差分晶振，在12kHz至20MHz带宽上具有300fs的典型相位抖动。IDT XUP系列晶体振荡器的频率范围从16kHz到670MHz不等，采用了一系列专有的ASIC，重点关注降噪技术。四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUP石英贴片晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUP的稳定性高达±20ppm，具有非?？斓谋曜己妥远ㄒ迤德蚀洹Ｓτ糜冢和ㄑ渡璞?，机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。
.jpg)

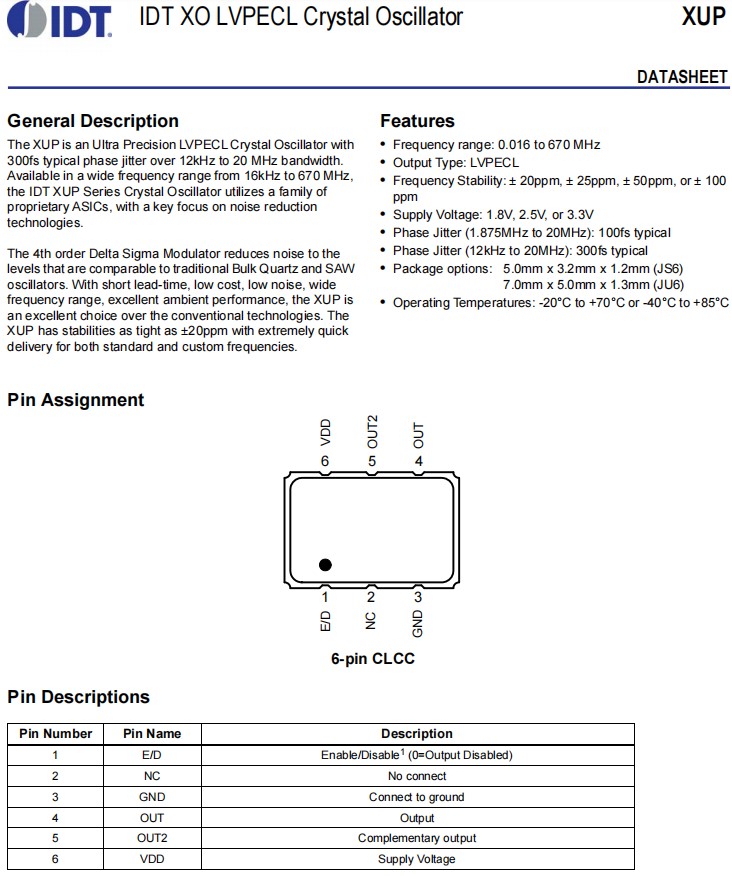

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，参数表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||
| Output Frequency Range | FOUTR | 212.5 | MHz | |||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||
| Aging (1st year) | Ta = 25°C | 3 | ||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | ||||||||||||||||||||||||
| Output Load | To V DD-2.0V | 50 | Ohms | |||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP, Std frequencies | 400 | ps | |||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP, Std frequencies | 400 | ps | |||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY |
50% VPP <312.5MHz >312.5MHz |
45 40 |
55 60 |
% | |||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 1.8 | 7 | psec | |||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
0.7 | 1.8 | psec | |||||||||||||||||||||
| Deterministic Jitter | DJ | 8 | 24 | psec | ||||||||||||||||||||||
| Total Jitter | TJ | 18 | 42 | psec | ||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Standard frequencies @ 25°C, 3.3V | 300 | 400 | fsec | |||||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -95 | dBc/Hz | ||||||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | ||||||||||||||||||||||||
| 10kHz of Carrier | -120 | dBc/Hz | ||||||||||||||||||||||||
| 100kHz of Carrier | -129 | dBc/Hz | ||||||||||||||||||||||||
| 1MHz of Carrier | -149 | dBc/Hz | ||||||||||||||||||||||||
| 10MHz of Carrier | -156 | dBc/Hz | ||||||||||||||||||||||||
| Output Frequency (Standards) | F OUT | 100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz,250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies) | ||||||||||||||||||||||||
.jpg)

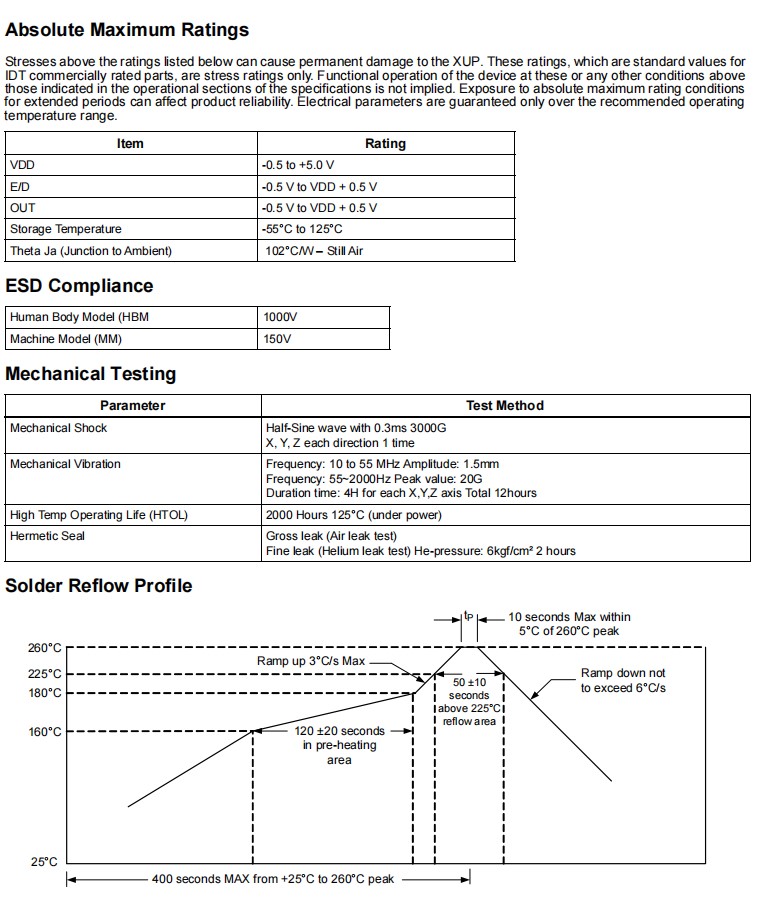

LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振，尺寸图
LVPECL低损耗晶振,XUP535212.500JS6I,IDT仪器仪表设备6G晶振,XUP535125.000JS6I,六脚贴片晶振
产品特点：
频率范围：0.016至670MHz
输出类型：LVPECL输出
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V石英晶体振荡器
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0毫米x 3.2毫米x 1.2毫米（JS6）
7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C
| 原厂代码 | 品牌 | 差分晶振 | 型号 | 频率 | 输出 |
| XUP535156.250JS6I8 | IDT晶振 | OSC 156.25MHZ SMD | XUP | 156.25MHz | LVPECL |
| XUP536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP536125.000JS6I | IDT晶振 | OSC XO 125.0000MHZ LVPECL SMD | XUP | 125MHz | LVPECL |
| XUP536150.000JS6I | IDT晶振 | OSC XO 150.0000MHZ LVPECL SMD | XUP | 150MHz | LVPECL |
| XUP536156.250JS6I | IDT晶振 | OSC XO 156.2500MHZ LVPECL SMD | XUP | 156.25MHz | LVPECL |
| XUP736150.000JU6I | IDT晶振 | OSC XO 150.0000MHZ LVPECL SMD | XUP | 150MHz | LVPECL |
| XUP736156.250JU6I | IDT晶振 | OSC XO 156.2500MHZ LVPECL SMD | XUP | 156.25MHz | LVPECL |
| XUP736100.000JU6I | IDT晶振 | OSC XO 100.0000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP736125.000JU6I | IDT晶振 | OSC XO 125.0000MHZ LVPECL SMD | XUP | 125MHz | LVPECL |
| XUP536212.500JS6I | IDT晶振 | OSC XO 212.5000MHZ LVPECL SMD | XUP | 212.5MHz | LVPECL |
| XUP736212.500JU6I | IDT晶振 | OSC XO 212.5000MHZ LVPECL SMD | XUP | 212.5MHz | LVPECL |
| XUP535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP535125.000JS6I8 | IDT晶振 | OSC 125MHZ SMD | XUP | 125MHz | LVPECL |
| XUP535150.000JS6I8 | IDT晶振 | OSC 150MHZ SMD | XUP | 150MHz | LVPECL |
| XUP535212.500JS6I8 | IDT晶振 | OSC 212.5MHZ SMD | XUP | 212.5MHz | LVPECL |
| XUP535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ LVPECL SMD | XUP | 100MHz | LVPECL |
| XUP535125.000JS6I | IDT晶振 | OSC 125MHZ SMD | XUP | 125MHz | LVPECL |
| XUP535150.000JS6I | IDT晶振 | OSC 150MHZ SMD | XUP | 150MHz | LVPECL |
| XUP535156.250JS6I | IDT晶振 | OSC 156.25MHZ SMD | XUP | 156.25MHz | LVPECL |
| XUP535212.500JS6I | IDT晶振 | OSC 212.5MHZ SMD | XUP | 212.5MHz | LVPECL |
