德国AXTAL微型温度传感器RKTV206晶振

来源:http://www.ftklrm.cn 作者:康比电子 2019年02月16
    频率元件制造商遍布各地,其中市场上使用较多的是日产晶振,美国晶振,台产晶振等,其他相对来说比较少,那么德国AXTAL Crystal公司是否有所了解呢?
    AXTAL晶振公司
与频率控制产品的分销商不同,能够根据公认的IEC,MIL和ESA标准,包括温度冲击等环境测试,对晶体,振荡器和滤波器进行全面的内部测试,筛选和鉴定测试.振动,机械冲击等.我们为客户提供合格的支持,以解决问题并解决特定应用中的问题.生产的贴片晶振,温补晶振,谐振器等产品广泛用于卫星通信,机载应用,海洋/海军应用,军事,空间,医疗电子,专业音频/视频设备.该篇文章则是介绍德国AXTAL晶振公司的一款温度传感器RKTV206晶振详情介绍.
微型温度传感器RKTV206晶振
    直径仅为2mm的微型温度传感器晶体RKTV206允许高分辨率的温度精确测量.这是一种特殊设计的32.768K音叉晶体,谐振频率在32kHz至36kHz范围内,温度系数约为-51.8ppm/K@25℃.对于参考晶体RKOV206,通过使用外差原理,总温度系数可以增加>50倍.
RKTV206的主要特点是
    宽工作温度范围-50°C至+180°C(标准),可选地高达+320°C
    由于低热质量,分辨率低至K范围的短时间常数
    高抗冲击性和抗振动性-微型尺寸(2mm直径)典型应用有
    精密电子温度计
    精密温度控制器
    温度-频率(T/f)转换器
    与其他温度传感器相比,它的优势在于,它允许将温度直接转换成数字信号(频率),可以由微控制器直接处理.
包裹

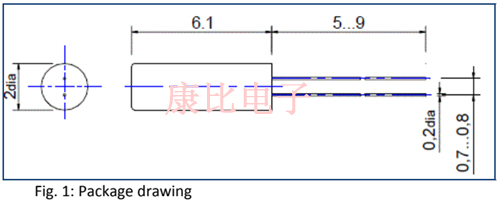

    RKTV206采用直径2mm,长度6mm的圆柱表晶金属面晶振封装.封装用高温焊料(标准)密封.高温选项使用激光焊接.
频率-温度特性

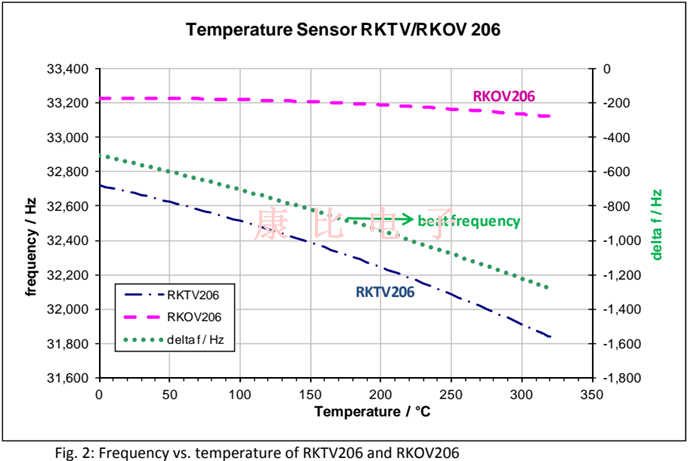

    温度传感器晶体RKTV206显示谐振频率对温度T的单调响应,如图2所示(蓝色点划线).
    它可以用等式来近似

    在哪里

    为了在较宽的温度范围内获得更高的精度,建议使用三次多项式近似:


参考晶体RKOV206
    参考晶体RKOV206是32.768K音叉晶体,其频率对温度的依赖性很小.
    f(T)响应在图2中以虚线示出.它可以用等式来描述


随着

拍频

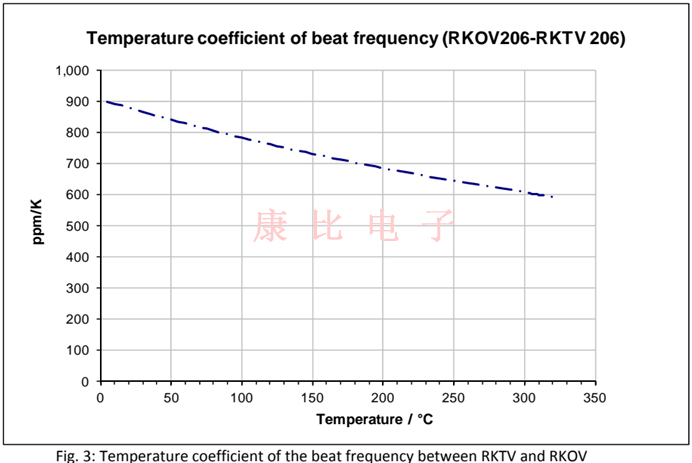

    如果参考晶体RKOV206与传感器晶体RKOV206结合使用,两个晶体成对使用,频率差约为550Hz@25.如果两个晶振处于相同的温度下,RKOV206和RKOV206之间产生的频率差(拍频)如图2所示(绿色虚线).拍频的温度系数如图3所示.它比仅RKTV频率的温度系数(25°C)高15倍.
实际应用
    这两种石英晶振可以在合适的振荡器电路中单独工作.有两个推荐电路,一个是带有一个逻辑反相器门的"Pierce"振荡器,另一个是使用两个串联逻辑反相器的"Heegner"电路.
皮尔斯振荡器电路

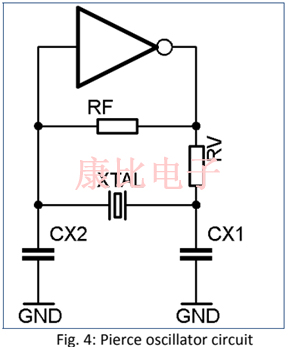

    图4所示的基本电路os.
    需要电阻RGK来线性化反相器门的传输特性.HCMOS逻辑门的典型值约为1~10MΩ.
    串联电阻RV被要求保护晶体免受过量晶体电流的过载,这可能导致晶体的永久损坏.它的价值大约在47k
Ω到470kΩ.之间由于该电阻降低了环路增益,因此必须小心选择.两个电容器CX1和CX2在4.7pF至10pF的范围内.晶体端子和石英晶体振荡器电路之间的线必须短(几厘米),并且对地和两条线之间的电容低.
双逆变器(Heegner)电路

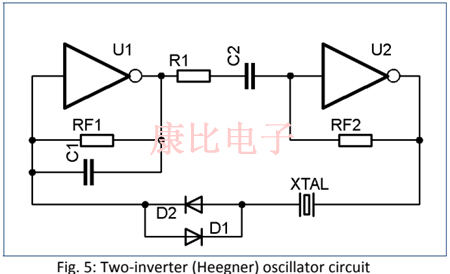

    该电路基本上由两个串联的逻辑反相器门组成,晶体插入第二反相器的输出和第一反相器的输入之间.这个电路允许用比皮尔斯振荡器稍长的引线连接晶体.
    在图5的真实电路中,插入了额外的部件,以避免晶体过载或损坏以及寄生振荡.
    二极管D1和D2是肖特基类型,如BAS40‐04或类似类型.其他组件的建议值为

    这些值仅供参考,可能需要根据使用的逻辑门进行修改.
外差(混合)电路
    为了产生拍频,RKTV和RKOV有源晶振振荡器的输出信号必须连接到混频器.输出必须由一个合适的低通滤波器滤波,其角频率约为2~3kHz.

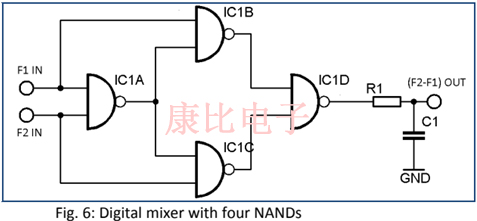

    如图6所示,混合可以通过使用四路NANDIC的数字混频器来实现.
    示意图中所示的R1-C1低通仅是象征性的,可能无法提供足够的过滤.或者,混合可以通过微控制器中的软件直接执行.
