详细介绍声表面滤波器电路原理及应用

来源:http://www.ftklrm.cn 作者:kbdzkj 2018年05月25
  在众多的频率元件中,石英晶振,有源晶振,二极管,电阻等各种类型,均被使用在各行业领域中当然滤波器也属于频率元件。那么声表面滤波器又是什么呢?
声表面波滤波器(SAW)是利用石英、铌酸锂、钛酸钡晶体具有压电效应的性质做成的。所谓压电效应,即是当晶体受到机械作用时,将产生与压力成正比的电场的现象。具有压电效应的晶振,在受到电信号的作用时,也会产生弹性形变而发出机械波(声波),即可把电信号转为声信号。由于这种声波只在晶体表面传播,故称为声表面波。
  其实,其振荡电路也不是声表振荡电路的唯一形式。设计者经过多年的探索,设计开发了多种可满足不同需要的声表稳频振荡发射电路,从耗电微瓦级微功率的发射机到输出功率达数瓦的单级大功率发射机,以及从ASK(幅度键控)或FSK(频移键控)调制方式的数传或??赜梅⑸浠剑粒?调幅)或FM(调频)方式的语音及图像传送用发射机均已开发成功。现将一套发射/接收都用声表稳频的、在开阔地上最大??鼐嗬肟纱铮常埃埃懊椎母咝阅芪尴叩缫?氐缏方樯芨愦蟮缱影谜?。
一、发射机

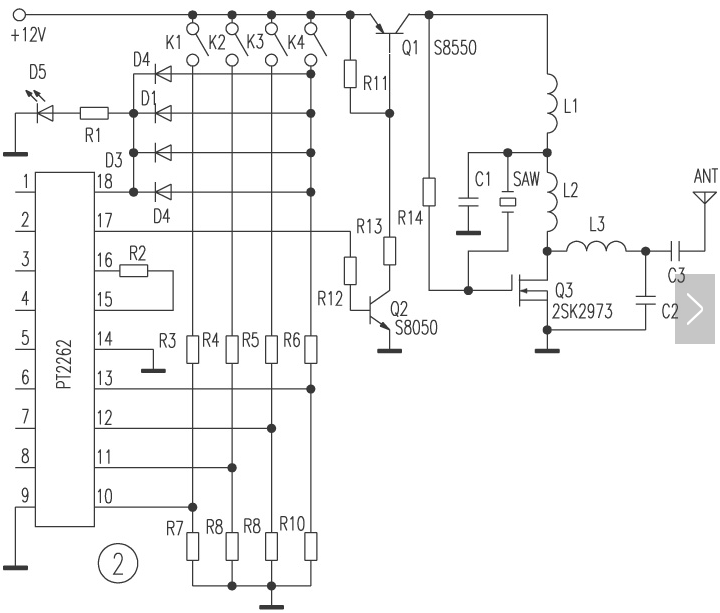

  这是一个带地址编码的四键微型超远程遥控发射机,电路原理见下:
  R11~R13、Q1、Q2组成电子开关式调制电路,当编码器输出为高电平时Q1导通,振荡发射级工作;当编码器输出为低电平时Q1截止,振荡发射级停止工作,从而完成ASK调制。R14、Q3、C1、L1、L2及声表谐振器SAW组成315MHz的功率振荡级,Q3为高频功率场效应管,在450MHz下可输出1.5W的功率,其中L1、L2及C1组成SAW所需要的移相选频及匹配网络,使Q3与SAW在很高的效率下工作。L3、C2及C3组成天线匹配网络,使天线阻抗与振荡级匹配,确保其稳定工作。
  发射机主要技术指标如下:1)工作电压范围:3V~12V;2)工作频率:315MHz±100kHz,也可选择其它频率;3)频率稳定度:优于10-5;4)峰值发射功率:0.5W;5)工作温度范围:-20℃~+80℃;6)地址码数:6561组不重复;7)工作方式:间断工作;8)外形尺寸:73mm×37mm×15mm。
  本机编码及按键控制部分与一般??胤⑸浠嗨?,特色部分为调制级和振荡发射级采用的是本人独创的单级中功率振荡发射电路,这是本机微型化、低功耗和远距离??氐谋V?。
二、接收机
  接收机是用声表面滤波器稳频的超外差式成品板,电路原理见下:
  接收机以集成电路RX3310为核心元件,组成ASK制解调的超外MHz式接收机,其灵敏度为-105dBm。RX3310的①、②脚为本机振荡回路元件连接端,外接一个LC选频网络即可产生本振信号。为了提高本机稳定性,本振信号用外接的声表稳频振荡电路产生,通过①脚输入。解调出的数据信号从⑧脚输出送入解码器解码。
  接收机主要技术指标如下:1)工作电压范围:2.7V~5V;2)工作频率:315MHz±100kHz,也可选择其它频率;3)工作电流:≤3mA(3V供电时);4)接收灵敏度:优于-105dBm;5)工作温度范围:-20℃~+80℃;6)地址码/数据:八位三态地址/四位数据;7)工作方式:连续工作;8)外形尺寸:28mm×32mm×5mm。
三、应用
  由于这套组件的发射和接收部分都采用了声表面滤波器稳频,因此工作稳定并具有??鼐嗬朐?,完全可以满足工业及民用产品对稳定性和可靠性的要求。这套组件的设计充分考虑了多用途和可扩充性等方面的要求,广泛适用于安防产品、车库门、交通指挥、车 船 模型、工业自控等领域的远距离遥控操作。
  这套组件在开阔地上的遥控距离通常可达1.2~1.5公里,如果改用12V电池组或直流稳压电源供电,??鼐嗬朐蚩纱铮补?,如果再将天线换成小型吸盘天线或同轴偶极天线则遥控距离可达3公里以上。
  需要特别说明的是:发射机电路是按间断工作的要求设计的,故每次按键的时间不得超过1秒钟,并且通/断之比应小于1。天线阻抗不匹配也会影响发射效果,甚至损坏发射管,故发射前一定要将拉杆天线全部拉出。
  声表面谐振器(SWA)虽为模拟器件,但由于其良好的滤波特性,在众多领域被广泛应用,特别是在有线电视系统中,图像中频滤波器、伴音滤波器、频道残留边带滤波器等SWA器件均为实现邻频传输的关键。除此之外,在GPS接收机中的前端滤波器,由于具有抗干扰能力强的特点,SAW器件也被大量采用。
