更多>>水晶如何变成石英晶振电子元件
来源：http://www.ftklrm.cn 作者：康比电子 2019年08月12
石英晶振器件已经参与了这些电子器件的发展,并在这些器件中发挥了重要作用.随着高度可靠的ICT(信息和通信技术)基础设施的发展,ICT也在向医疗,护理和农业等领域蔓延.支持这些电子设备的晶体设备的重要性正在增加.此外,随着诸如动力总成系统,车辆控制和汽车车身控制的电气部件的进步,还增加了诸如导航的信息通信,并且自动驾驶技术即将进行显着的演变.
水晶如何变成电子元件?我们来看一下晶体器件的生产,以最典型的石英晶体为例.
①水晶片的加工

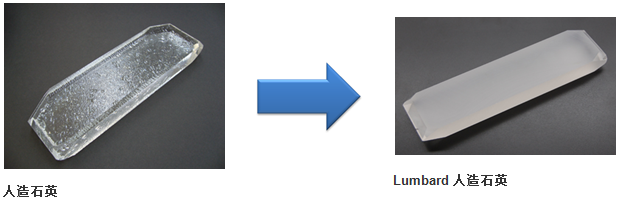

石英(人造石英)是一种无色透明的晶体,但晶体具有方向性,晶体轴必须澄清,以用作晶振电子元件.此过程称为Lumbard处理.
.png)
之后,根据目的,相对于晶轴以所需角度切割,并使用研磨剂抛光至目标频率.在通常称为AT切割的过程中,频率与晶体的厚度成反比,因此当频率较高时抛光的晶体片变薄,而当频率较低时,晶体片变厚.
.png)
②频率调整和清洁
用研磨剂处理的晶体片的表面具有加工变形和诸如小裂缝的污垢.为了消除这些加工变形和污垢,晶体表面经化学抛光并使用化学品清洁.在这项工作中,还调整了晶体单元的频率.
③电极形成
在处理后的晶体片上形成电极,金属膜如金或银.通过向该电极供电,可以通过反向压电现象高性能石英振荡器晶体片.
.png)
④水晶片的粘附和密封
使用导电粘合剂将其上形成有电极的晶体片固定到陶瓷封装上.在牢固地粘合以承受诸如下落和振动之类的各种冲击之后,在以100万为单位检查频率的同时进行最终频率调整.之后,将其密封在真空或氮气氛中以防止电极氧化.
.png)
⑤检查,包装,运输
进行严格的最终检查以确保满足所需的特性,并且已经通过的石英晶振单元被包装和运输.
电子建立了一个方便而富裕的社会.在20世纪70年代,时钟被转换成石英,在2000年代,出现了无线电时钟,让我们知道更准确的时间.液晶电视出现了,数字地面广播开始于2003年,并且可以在薄的大屏幕上欣赏电视.数码相机可以拍摄照片而不用担心电影,而且您欣赏拍摄图像的方式也得到了扩展.贴片晶振,石英晶振,有源晶振等各种类型的晶振器件被广泛使用在不同行业领域中.
水晶如何变成电子元件?我们来看一下晶体器件的生产,以最典型的石英晶体为例.
①水晶片的加工
石英(人造石英)是一种无色透明的晶体,但晶体具有方向性,晶体轴必须澄清,以用作晶振电子元件.此过程称为Lumbard处理.
用研磨剂处理的晶体片的表面具有加工变形和诸如小裂缝的污垢.为了消除这些加工变形和污垢,晶体表面经化学抛光并使用化学品清洁.在这项工作中,还调整了晶体单元的频率.
③电极形成
在处理后的晶体片上形成电极,金属膜如金或银.通过向该电极供电,可以通过反向压电现象高性能石英振荡器晶体片.
使用导电粘合剂将其上形成有电极的晶体片固定到陶瓷封装上.在牢固地粘合以承受诸如下落和振动之类的各种冲击之后,在以100万为单位检查频率的同时进行最终频率调整.之后,将其密封在真空或氮气氛中以防止电极氧化.
进行严格的最终检查以确保满足所需的特性,并且已经通过的石英晶振单元被包装和运输.
电子建立了一个方便而富裕的社会.在20世纪70年代,时钟被转换成石英,在2000年代,出现了无线电时钟,让我们知道更准确的时间.液晶电视出现了,数字地面广播开始于2003年,并且可以在薄的大屏幕上欣赏电视.数码相机可以拍摄照片而不用担心电影,而且您欣赏拍摄图像的方式也得到了扩展.贴片晶振,石英晶振,有源晶振等各种类型的晶振器件被广泛使用在不同行业领域中.
