揭露声表谐振器未来几十年的发展趋势
来源：http://www.ftklrm.cn 作者：kangbidz 2012年05月14
在我们讨论声表波发展趋势之前，我们先来了解一下什么是声表面滤波器，声表面滤波器简称SAWF或SAW，是利用压电陶瓷、铌酸锂、石英芯片等压电晶体振荡器材料的压电效应和声表面波传播的物理特性制成的一种换能式无源带通滤波器，它用于电视机和录像机的中频输入电路中作选频元件，取代了中频放大器的输入吸收回路和多级调谐回路。下面我们来看下声表谐振器为什么会在中国持续发展有那几点因素：
1，声表谐振器小型贴片式化

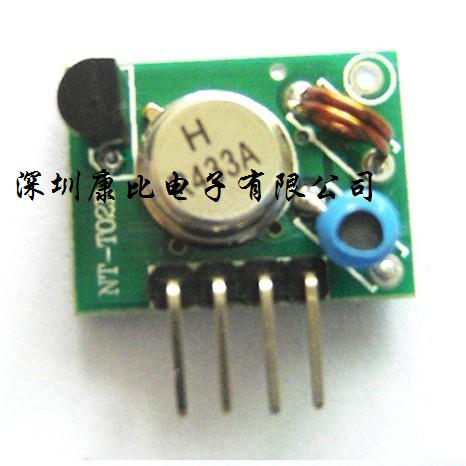

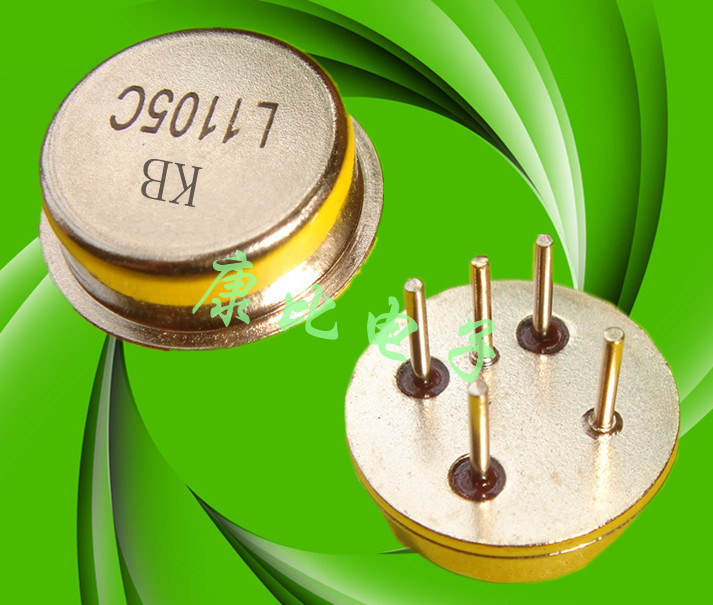

SAW滤波器的小型片式化，是移动通信和其他便携式产品提出的基本要求。为缩小SAW滤波器的体积，通常采取三方面的措施：一是优化设计器件用芯片，使其做得更小；二是改进器件的封装形式，现已由传统的圆形金属壳封装改为方形或长方形扁平金属封装或LCCC（无引线陶瓷芯片载体）表面贴装；三是将不同功能的SAW滤波器封装在一起构成组合型器件以减小PCB面积，如应用于1.9GHzPCS终端60MHz带宽的双频段SAW滤波器以及近来富士通公司开发的双带式（可支持模拟和数字两种模式）便携式手机用SAW滤波器，均装有两个滤波器。
2，高频、宽带化
为适应电子整机高频、宽带化的要求，SAW滤波器也必须提高工作频率和拓展带宽。研究表明，当压电基材选定之后，SAW滤波器的工作频率则由IDT电极条宽决定，IDT电极条愈窄，频率愈高。采用0.35μm～0.2μm级的半导体微细加工工艺，可制作出2GHz～3GHz的SAW滤波器。
拓展SAW滤波器的带宽通常从优化设计IDT的电极结构入手。如将IDT按串联和并联形式连接成梯形若干级联的结构，输入/输出直接实现连接，采用0.4μm以下的微细加工技术，就可制作出用于无线局域网（LAN）的2.5GHz梯形结构谐振式SAW滤波器，带宽达100MHz；在多重模式滤波器中，采用纵向连接的滤波器带宽要比横向耦合型滤波器大一些，因此被广泛用于蜂窝电话和寻呼机的RF滤波，而后者具有陡削的窄带特性，可用于个人数字蜂窝（PDC）和模拟电话的中频（IF）滤波。
3，降低插入损耗
早期SAW滤波器的最大缺陷是插入损耗大，一般在15dB以上，这对于要求低功耗的通信设备特别是接收前端是无法接受的。为满足现代通信系统及其它用途的要求，人们通过开发高性能的压电材料和改进IDT设计，使器件的插入损耗降低到3dB～4dB，最低可达1dB。在众多压电材料研究成果中，最引人注目的是日本村田制作所发明的ZnO/蓝宝石层状结构基片材料，利用这种基片材料，已制造出1.5GHzPDC用射频SAW滤波器，其插入损耗仅1.2dB。
以上都是构成声表谐振器在电子市场中不会淘汰的解析，中国是一个大舞台，电子信息化技术突飞猛进，康比电子迎着这股趋势不断向前，应用自身十年的生产滤波器经验成就滤波器领航企业。
1，声表谐振器小型贴片式化
SAW滤波器的小型片式化，是移动通信和其他便携式产品提出的基本要求。为缩小SAW滤波器的体积，通常采取三方面的措施：一是优化设计器件用芯片，使其做得更小；二是改进器件的封装形式，现已由传统的圆形金属壳封装改为方形或长方形扁平金属封装或LCCC（无引线陶瓷芯片载体）表面贴装；三是将不同功能的SAW滤波器封装在一起构成组合型器件以减小PCB面积，如应用于1.9GHzPCS终端60MHz带宽的双频段SAW滤波器以及近来富士通公司开发的双带式（可支持模拟和数字两种模式）便携式手机用SAW滤波器，均装有两个滤波器。
2，高频、宽带化
为适应电子整机高频、宽带化的要求，SAW滤波器也必须提高工作频率和拓展带宽。研究表明，当压电基材选定之后，SAW滤波器的工作频率则由IDT电极条宽决定，IDT电极条愈窄，频率愈高。采用0.35μm～0.2μm级的半导体微细加工工艺，可制作出2GHz～3GHz的SAW滤波器。
拓展SAW滤波器的带宽通常从优化设计IDT的电极结构入手。如将IDT按串联和并联形式连接成梯形若干级联的结构，输入/输出直接实现连接，采用0.4μm以下的微细加工技术，就可制作出用于无线局域网（LAN）的2.5GHz梯形结构谐振式SAW滤波器，带宽达100MHz；在多重模式滤波器中，采用纵向连接的滤波器带宽要比横向耦合型滤波器大一些，因此被广泛用于蜂窝电话和寻呼机的RF滤波，而后者具有陡削的窄带特性，可用于个人数字蜂窝（PDC）和模拟电话的中频（IF）滤波。
3，降低插入损耗
早期SAW滤波器的最大缺陷是插入损耗大，一般在15dB以上，这对于要求低功耗的通信设备特别是接收前端是无法接受的。为满足现代通信系统及其它用途的要求，人们通过开发高性能的压电材料和改进IDT设计，使器件的插入损耗降低到3dB～4dB，最低可达1dB。在众多压电材料研究成果中，最引人注目的是日本村田制作所发明的ZnO/蓝宝石层状结构基片材料，利用这种基片材料，已制造出1.5GHzPDC用射频SAW滤波器，其插入损耗仅1.2dB。
以上都是构成声表谐振器在电子市场中不会淘汰的解析，中国是一个大舞台，电子信息化技术突飞猛进，康比电子迎着这股趋势不断向前，应用自身十年的生产滤波器经验成就滤波器领航企业。
