更多>>晶振十五个应用须知注意事项
来源：http://www.ftklrm.cn 作者：康比电子 2019年02月20
在生活中,周边处,我们随处可见的科技电子产品的主板上由各种的电阻,电阻,IC,二极管,晶振等电子元器件组成的.这些电子元件是形成电子产品的必要品,没有它们的存在就没有像现在那么多的带给我们生活上便利的电子产品.晶振是一个但凡电子产品中都会使用到的一款频率元件,晶振是指从一块石英晶体上按一定方位角切下薄片(简称为晶片)简称为石英晶体或晶体,晶振而在封装内部添加IC组成振荡电路的晶体元件称为石英晶体振荡器.其产品一般用金属外壳封装.也有用玻璃壳.陶瓷或塑料封装的.还有各种性能及不同尺寸的产品分类.由于晶振是电子产品的基础电子元件,使用也的比较多的,下面就简述晶体单元应用注意事项
晶振单元应用注意事项
(1)在输送或电路板安装时,当过度冲击和超过规定的振动时,晶振元件可能会破裂.当冲击超过调节,增加振动时,请务必进行特性确认.
(2)超声波清洗可能导致石英晶振单元劣化.
(3)在引线型的情况下,将其从引线的基部弯曲0.5毫米或更多毫米.
.png)
图1
(4)极端电路板的变形有时会导致图案脱落,端子和电极脱落,焊料中出现裂缝.在特别安装电路板分割电路板时,将电路板的曲线安装得很大的位置时要小心.
(5)尽可能选择冲击小的型号,并在使用自动装载机之后事先确认后使用.
(6)与JC-49/U的阵容相比,小型晶振单元(HC-49U/S,HC-49USM,UM-1,贴片晶振)设计具有100μW及以下的可限制驱动水平.因此,在使用之前,应在实际安装电路中检查晶体电流.

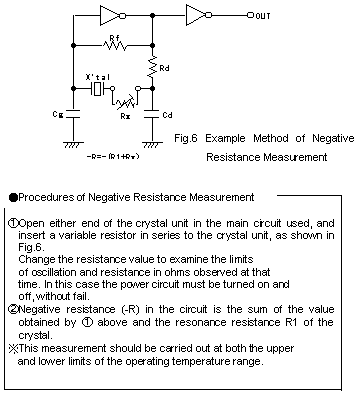

(7)必须检查电路的负电阻.根据图1可以确认负电阻,负电阻的目标是谐振电阻的约5倍.

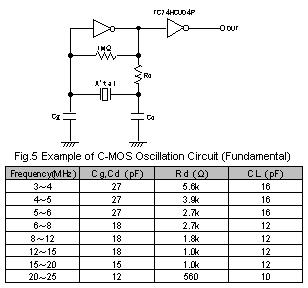

(8)当用于C-MOS振荡电路时,电路图中的Rd是必不可少的(见图2).如果该Rd达到,则驱动电平保持在规定值内,并且可以获得稳定的振荡频率.
图2
(10)Cg和Cd应在10~30pF的范围内使用,如果Cg和Cd的使用低于10pF或高于20pF,则有源晶振振荡可能很容易受到电路性能的影响,驱动电平可能会增加,或者负电阻可能会降低,因此未能保持稳定的振荡.
(11)晶体振荡电路的布局应尽可能短.
(12)应减少电路和接地图案之间的杂散电容.
(13)应避免在其他电路图案上穿过晶振振荡电路图案.
(14)如果使用的电路是IC类型,并且IC制造商不同,则应确认频率,驱动电平和负电阻.
(15)过度振荡电路需要额外的建立.
晶振单元应用注意事项
(1)在输送或电路板安装时,当过度冲击和超过规定的振动时,晶振元件可能会破裂.当冲击超过调节,增加振动时,请务必进行特性确认.
(2)超声波清洗可能导致石英晶振单元劣化.
(3)在引线型的情况下,将其从引线的基部弯曲0.5毫米或更多毫米.
图1
(5)尽可能选择冲击小的型号,并在使用自动装载机之后事先确认后使用.
(6)与JC-49/U的阵容相比,小型晶振单元(HC-49U/S,HC-49USM,UM-1,贴片晶振)设计具有100μW及以下的可限制驱动水平.因此,在使用之前,应在实际安装电路中检查晶体电流.
(7)必须检查电路的负电阻.根据图1可以确认负电阻,负电阻的目标是谐振电阻的约5倍.
(8)当用于C-MOS振荡电路时,电路图中的Rd是必不可少的(见图2).如果该Rd达到,则驱动电平保持在规定值内,并且可以获得稳定的振荡频率.
图2
(11)晶体振荡电路的布局应尽可能短.
(12)应减少电路和接地图案之间的杂散电容.
(13)应避免在其他电路图案上穿过晶振振荡电路图案.
(14)如果使用的电路是IC类型,并且IC制造商不同,则应确认频率,驱动电平和负电阻.
(15)过度振荡电路需要额外的建立.
