更多>>晶振的作用与串联电路解释
来源：http://www.ftklrm.cn 作者：康比电子 2016年03月23

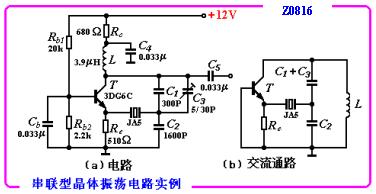

晶振一般采用电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路,其中Cv是用来调节振荡频率,一般用变容二极管加上不同的反偏电压来实现,这也是压控作用的机理；把晶体的等效电路代替晶体后其中串联电路就会是晶体的等效电路.
.jpg)
分析整个振荡槽路可知,利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联.可以看出：电压越小,振荡越大,Cv变化时对整个槽路电容的作用就越小.因而能“压控”的频率范围也越小.实际上,由于C1很小(1E-15量级),Co不能忽略(1E-12量级,几PF).所以,Cv变大时,降低槽路频率的作用越来越小,Cv变小时,升高槽路频率的作用却越来越大.这一方面引起压控特性的非线性,压控振荡器范围越大,非线性就越厉害；另一方面,分给振荡的反馈电压(Cbe上的电压)却越来越小,最后导致停振.采用泛音次数越高的晶振,其等效电容C1就越小；因此频率的变化范围也就越小.
